如何做好五孔开关插座连线的安全工作? 2015-08-05 04:24

五孔开关插座是家里常用的插座，虽然五孔开关插座的连线工作看起来简单，但是一点都不能疏忽，因为和电有关的工作是不分大小的，所以今天我们就来看一下五孔开关插座怎么连线才是安全的。

五孔开关插座介绍

五孔插座简单来就是在一个开关面板上带有一个二极插座和一个三级插座，电源插座总共有五个孔。有的五孔插座上面有开关，是否通电主要由它来控制插座，开关只要轻轻一按，电源插座的电源就切断了，这样方便使用了。有的五孔插座只用一个开关控制两个插源，有的是两个开关，分别控制着两插和三插，具体使用哪种五孔插座，要视情况而定。

五孔开关插座连线

1、确认室内电路火线与五孔开关插座火线

(1)电路火线的确认方法：只要电路有电，无论开关开关，火线都是带电的，通过颜色无法确定的话可以使用试电笔测试。

(2)五孔开关插座需要确认两部分火线接线桩：一是“插座”的火线接线插孔，它一般标示为Ｌ；二是“开关”的火线接线插孔，它一般另加字母或数字与插座区分，比如AL和AL1，L11和L1等。

2、连线

五孔开关插座接线一般有两种方式，一种是开关控制插座接法，另一种是插座即插即用开关另控负载（比如照明等）接法。

（1）确定连接固定部分。这一部接线，无论采用上面的哪种接法都是这样接线。

电路火线插入“开关”区域的接线桩任一插孔，零线插入N孔，地线插入地线孔（是一个图标，即上面１竖下面３横的那个）。

（2）根据需要选择上面两种接法的其中一种，确定跳线。

a、开关控制插座接法：插座火线(L)通过跳线连接到“开关”的空余插孔上。

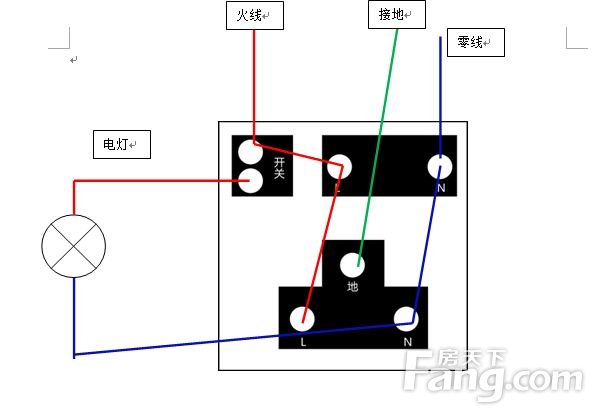

b、插座即插即用开关另控负载接法：将插座火线(L)与电路火线并接入同一开关接线桩插孔；其它负载（如灯）的火线接开关空余插孔，零线并入N孔。这样连接的目的是使开关与插座实现并联电路。

五孔开关插座插座品牌及价格

1、德力西的830系列 　　

参考价格：价格从8~10元不等。

2、西门子的远景雅白5孔

参考价格：淘宝价格从8~10.8元不等，低于9元时，要求整单购买。店面价格从12~16元不等。

3、施耐德的如意系列5孔

参考价格：价格从6~12元不等，实体在11元以上。淘宝上低于9元的，基本要求整单购买。

4、西蒙的50系列

优点：价格实惠，可以满足普通家用2插和3插同时使用。　参考价格： 10~16元不等。

5、TCL-罗格朗的A6系列

优点：面板简洁大方，可以满足普通的2插和3插同时使用。参考价格：淘宝价格从14~18元不等，店面在18元以上。

大家在市面上购买五孔开关插座时，要咨询好怎么连线，一般在插座内部会有详细说明，可以作为参考，总之，一定要做好五孔开关插座连线的安全工作。
